项 目 | 常 规 做 法 | 使用接线模块 | ||||
形 式 | 缺 点 | 形 式 | 优点 | |||
设计、装配施工 | 仪表供电设计 | 两线制变送器PLC模块回路供电 | 直连 | 停表困难，必须拆线 | 经接线板上保险外送 | 简单、可靠，只需改跳线、无需另配线 |
两、三、四线制变送器单独供电 | 使用电源分配器 | 增加配电设备和接点，从电源分配器另配线至端子排，配线麻烦 | 板上供电 | |||
回路安全保护设计 | 安装保险端子或配保险模组 | 施工繁琐 | 板上自带电源和回路保险 | |||
DCS卡件或PLC模块用于开关量隔离和驱动 | 使用分立继电器 | 配线复杂，工作量大，易出错、易接触不良 | 不管配什么设备，是驱动电磁阀还是控制电机，先接线再设置，以后随意更改 | |||
使用继电器模组驱动电磁阀 | 1、并接线多；2、不同电压等级负载不能共用一块；3、共阴共阳必须预先确定且无法更改 | |||||
使用继电器模组控制电机 | 1、触点型式必须预先确定；2、共阴\共阳必须预先确定且无法更改；3、同时配置多组触点增加体积且接线不一致 | |||||
使用继电器模组作隔离输入 | 并接线多、配线复杂 | |||||
DCS卡件或PLC模块用于模拟信号配线 | 使用分线器 | 1、无法解决不同类仪表接法不同问题；2、线径太小，牛角接头易损 | 同时配DB接口和快速端子，插上即可 | |||
使用单芯线 | 配线复杂，工作量大，易出错、易接触不良 | |||||
内外线路连接 | 配备端子排 | 施工复杂 | 直接接驳到接线板 | |||
盘内布线安装接线 | 用单芯线配线、打线号、校线、压线 | 配线复杂，工作量大，易出错、易接触不良 | 插上即可 | |||
柜体组装 | 在工厂进行，需要专业技工 | 工期长，变更不方便 | 在现场进行，技术要求低 | |||
元件安装 | 安装方式不同，必须针对实物进行规划 | 统一规格，导轨预装，卡入即可 | ||||
整体效果 | 尺寸不统一 | 各种设备，凌乱不堪 | 统一尺寸，整齐划一 | |||
维护维修 | 检测信号电流 | 拆线串入电流表 | 信号中断，影响正常工作；手持表笔非常不便 | 将表笔插入测试孔直接测量 | 信号不中断 | |
检查数字信号 | 使用万用表 | 板上LED指示 | 简单可靠 | |||
更换现场设备 | 拆线 | 恢复时易出错 | 取下保险 | |||
回路更换用途，改用不同设备 | 改线，变更图纸（比如本来控制电磁阀，改为控制电机启动） | 复杂 | 改跳线设置 | |||
维护维修技术难度 | 弄清线路走向需依赖图纸 | 透明设计，看模块上设置一目了然 | ||||

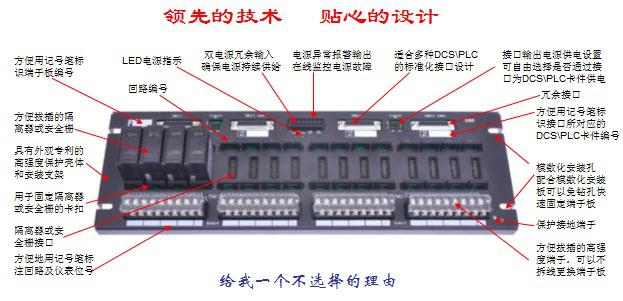

全系列模块化结构：将控制柜内接线附件设计成模块化结构的系列产品，包括信号输入输出、电源分配等，采用标准的安装尺寸，
元器件透明化布置，指示一目了然，既美观又快捷。
功能全面：兼有信号隔离和驱动、回路供电、卡件供电、信号指示、报警指示、回路保护、电源保护、信号转接等多项功能，全面
提升配线质量。
简化设计和布线:采用板上跳线的型式解决了外部设备与系统卡件接线的差异化和复杂化问题。信号传输和供电巧妙有机的融合在一
起，同一个卡件可以接驳不同类型的仪表和信号，只需改变板上跳线，减少了线路节点。盘内施工图纸简化为简单表格，降低了复杂线路
对图纸的依赖性，彻底简化了施工图纸设计和盘内布线过程。
省略端子排:外部接线端配备的拔插式接线端子块可方便端子维修，更换端子板可不拆除接线。弹簧端子则具有接线快捷、压接可靠、
故障率低的特点。1~2.5mm2导线可直接接驳端子板，不必再专门配备接线端子排。内部接线端采用专用接口，使用特制电缆与PLC或
DCS 快速插接。
全方位保护、不拆线停表，省略配电开关，避免误操作:各信号回路均配备了拔插方便的保险以提供全方位的安全保障，用户不必再为
外部设备单独配备配电开关和保险端子。特别解决了DCS及PLC系统外围仪表停表的问题，检修、拆除外部设备只要拔下保险而不必拆线，
既快捷高效又安全可靠防止错接。电源回路采用过压、过流、反接保护措施，确保系统设备安全运行。
LED指示和不拆线测电流方便维护维修：电源回路和信号回路均配备全方位的LED信号指示及保险熔断报警，配合巧妙的不拆线测量信
号电流技术，测量信号电流只要将电流表表笔插入测试孔即可，整个测量过程设备不断电、不影响正常测控过程，为维护工作提供了极大方
便。
快速装配：使用本公司设计的带标准模数孔的专用安装背板，可以抛开钻孔工具，只需一把螺丝刀就能完成柜内电气元件的安装。
